真空玻璃是包括不同特性功能系列产品的统称，以下仅以该系列中最具代表性的标准真空玻璃与目前应用比较广泛的中空玻璃做一比较。





1.隔热保温性能

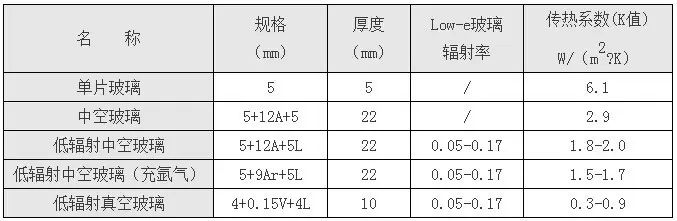

举例说明现阶段几种玻璃保温性能对比。



（注：0.1V：0.1mm真空层   A：空气   Ar：氩气    L：Low-E玻璃）

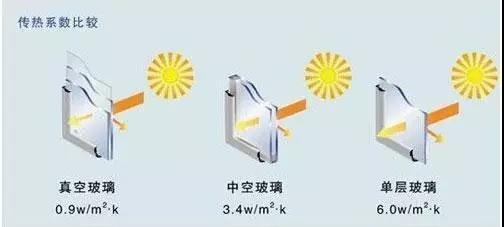

真空玻璃的传热系数比中空玻璃成倍降低，保温性能明显优于中空玻璃，而厚度也成倍减小。



目前，严寒和寒冷地区节能墙体的传热系数要求为0.4-0.6 W（㎡/K），玻璃窗应该与墙体的标准靠近。普通中空玻璃已经不能适应我国严寒和寒冷地区建筑的节能要求，Low-E中空玻璃也无法达到传热系数小于1的指标，唯有真空玻璃能够满足我国所有地区所有节能标准的要求。

除了保温隔热性能优良外，还有以下突出优点：



2.防结露结霜性能

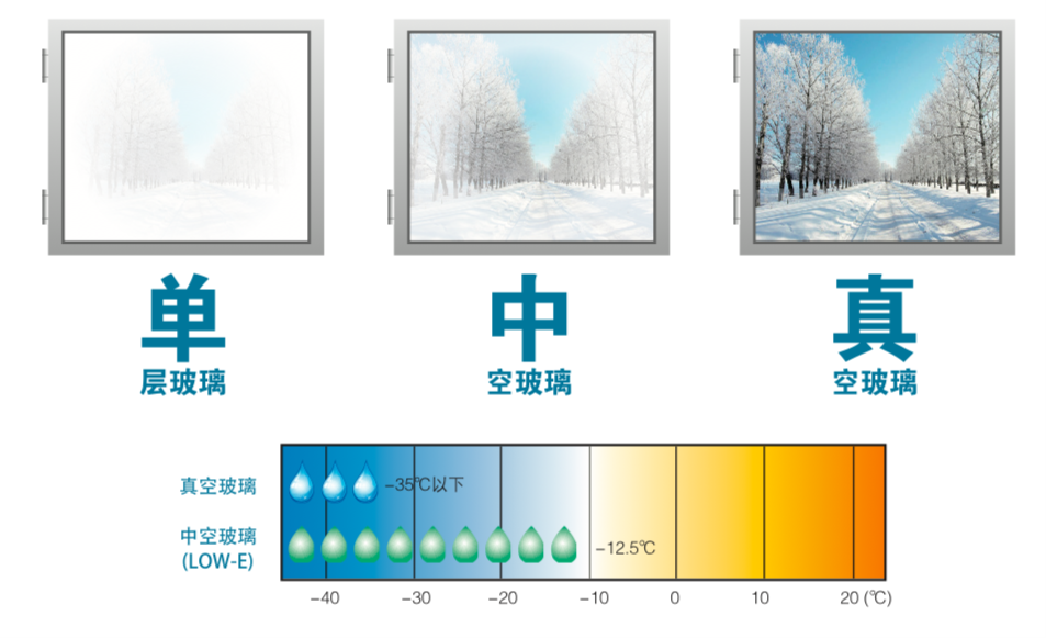

由于真空玻璃内部无气体，所以不会产生“内结露、结雾”，而且真空玻璃热阻高，其防外结露结霜性能也相应提高，与同类中空玻璃相比，真空玻璃在室外温度更低时才结露。

条件：室温20℃，室内自然对流，户外风速3.5m/s。真空玻璃一面为低辐射玻璃。



3.隔声性能

在大多数频段，特别是中低频段，真空玻璃的隔声性能优于中空玻璃，总体隔声等级高于中空玻璃。目前新立基公司开发的隔音型真空玻璃隔声性能已达到42dB以上。

一般人耳对绝对频率为1000Hz至5000Hz的声音比较敏感，真空玻璃恰在此范围内有效。噪音相差5dB，人耳听觉要相差3至4倍。



4.隔声性能

特别值得强调的是，如果把真空玻璃与目前已趋于成熟的中空玻璃、镀膜玻璃、夹层玻璃、防火玻璃、贴膜玻璃和钢化玻璃等玻璃深加工产品结合，复合成各种“超级玻璃”，则各种具有不同特殊物理性能和良好综合性能的玻璃门窗将会出现在各种应用领域。

以中央电视台新址的夹层半钢化中空玻璃和夹层半钢化真空玻璃作一比较，可以具体看出后者的优势。

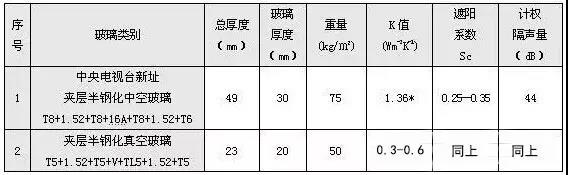

两种复合半钢化玻璃的参数比较在各种性能相近的条件下，使用真空玻璃可使K值降低数倍，厚度降低一倍以上。重量减轻三分之一。不仅节能可观，建筑基础及钢和铝合金结构耗材将大大减少。





5.真空玻璃还具有以下优点

由于间隔层是全玻璃材料密封真空层，又加有长效吸气剂，内部又没有如显像管和灯泡等电真空器件中必须装的发热元件，所以现代真空技术完全可以保证真空玻璃达到20年以上的真空寿命；由于真空玻璃本身是负压器件，不存在运到高原低气压地区或遇到负风压时产生胀裂问题，也不存在水平和倾率安装时中空玻璃存在的热导变大的问题。
